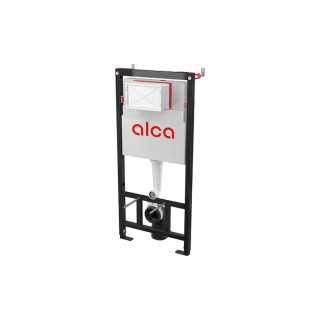

AM101/1120 Sádromodul + M678
Скрытая система инсталляции для сухой установки (для гипсокартона) с чорной матовой кнопкой управления M678
Область применения
Для подвесных унитазов
Для монтажа к несущей стене или в гипсокартонную конструкцию
Для пола с толщиной стяжки 0-200
Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм
Технические параметры
Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 ”
Рабочий диапазон давления воды 0,05 – 0,8 MPa
Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
Большой смыв 6 – 9 л
Малый смыв 2,5 – 3,5 л
Стандартные настройки большого смыва 6 л
Стандартные настройки малого смыва 3 л
Гигиенический резерв 3 л
Объем воды в бачке 9 л
Несущая способность 400 kg
Свойства
Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой
Обозначение центрирования и нивеляции
Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм
Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной
Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Возможность установки кронштейна с переходом DG1/2 “, для подключения сиденья-биде или бидетты
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Подходит для установки пневматического или сенсорного смыва
Совместима со всемиКнопками управления Alcaplast
Возможность сервиса без использования инструментов
Подвод воды к задней стенке бачка или вверху бачка
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
Монтажная глубина рукава регулируется от 20 до 95 мм
Монтажная глубина – 125 мм
Материал несущей конструкции: металл обработанный порошковой краской
Содержание комплекта
Бачок с впускным и выпускным механизмом
Самонесущая рама
Резьбовое соединение 1/2 ” для подвода воды со встроенным угловым вентилем Schell 1/2 “– 3/8”
Толкатели механизма 2 шт.
Монтажный комплект: винт Ø8×60 – 4 шт., дюбель Ø12 – 4 шт.
Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
Отводное колено из полиэтилена HT90/110
PE-HD Прокладка, патрубок полипропилен, манжета
Прокладка, патрубок полипропилен, уплотнение патрубка
Монтажный комплект крышек для защиты технических отверстий при установке системы
Рукав сервисного отверстия двухсоставный, легко укорачивается
